Wir bauen einen Pickup mit Vorverstärker und Klangregelung in ein Western,
Konzert oder E-Gitarre ein.

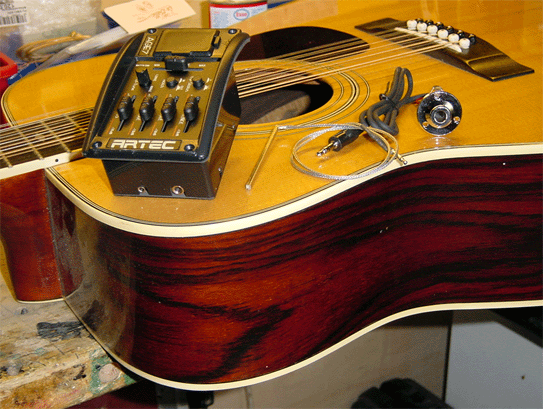

Das System besteht aus Pickup (Mitte mit silbernen Kabel) Ausgangsbuchse an
schwarzen Kabel rechts mitte im Bild.

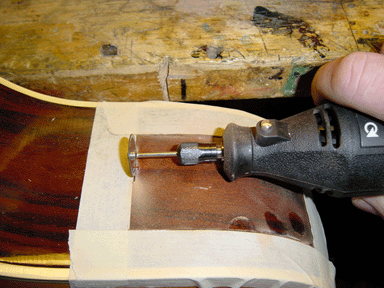

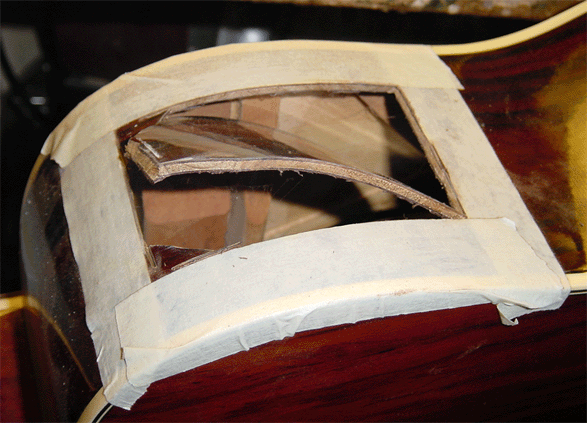

Die Zarge wird mit einem Fenster für die Kontrollplatte gekennzeichnet
und mit einer Trennscheibe geöffnet. (Schutzbrille tragen!)
Sieht brutal aus, aber in den Fabriken sieht es nicht viel anders aus.
Kontrollplatte anschrauben.
Für die Ausgangsbuches wird ein 12mm Loch dort gebohrt, wo vorher
der Gurtaufhängeknopf (Endstück) war.
Der Steg wird um die Höhe des Piezoleiste abgeschliffen (ca 2mm).
Ich versenke bei meinen Instrumenten die Stegnut um 2mm und fräse eine 10o
Schräge, damit die gedachte Kraftlinie der Saite auf den Steg auch senkrecht
auf den Pickup fallen.
Beim Bohren durch die Decke an der linken Steg-Schlitznute sollte zuvor
durch das Schallloch ertastet werden ob da nicht ein Balken im Weg ist!
Die Kabel werden eingestöpselt und die Batterie montiert. Sollte die Ballance
nicht ausgewogen sein, ist der Fehler meist bei der Auflage Steg / Pickup zu finden.
Preis des AGE7 mit Pickup komplett € 100. Montage à la George € 75,-
